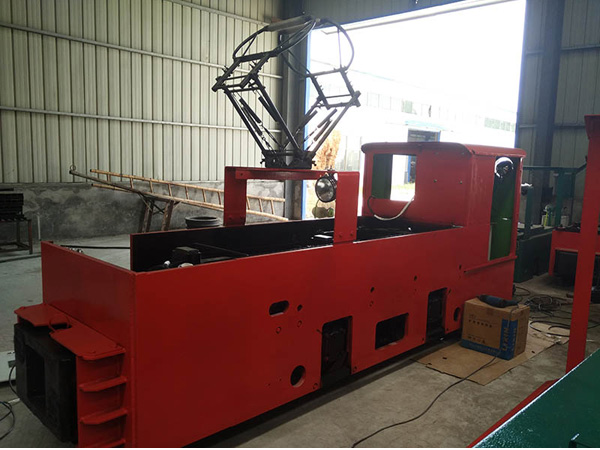

架线式工矿电机车产品介绍

架线式工矿电机车适用于一般金属矿山或低瓦斯矿井进风（全风压通风）的主要运输巷道内，作牵引矿车以及运输原煤、矿石、矸石、材料、设备、人员等。

架线式工矿电机车型号含义

例如CJY1.5/6.7.9B、CJY1.5/6.7.9P

C：机车

J：架线式矿用一般型

Y：一端司机室

1.5：粘着质量（t）

6.7.9：轨距600、762、900mm

B：斩波调速  P：变频调速

架线式工矿电机车外形特征

轨距：600、762、900mm

轴距：650mm

曲线半径：5m

车轮滚动圆直径：φ460mm

受电器工作高度（距轨面）：1600~2200mm

排障器高度：50mm

外形尺寸（LxWxH）：2370x914（1076、1214）x1500mm

架线式工矿电机车技术参数

粘着质量：1.5t

牵引力：3.68kn

小时制牵引力：2.55kn、3.24kn

小时制速度：4.54km/h、6.6km/h

额定电压：100v、250v

牵引电机功率：3.5x1kw、6.5x1kw

牵引高度：210、320mm

齿轮传动比：18.4（2级减速）

调速方式：斩波调速、变频调速

制动方式：机械、电气
