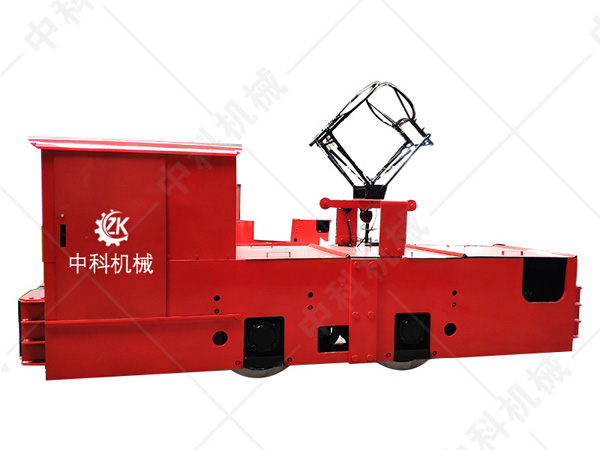

7吨架线式电机车产品执行标准

a、海拔高度不超过2000m；

b、周围环境温度为-25℃~40℃；相对湿度不大于90%（同月月平均低温度不大于+25℃）；

c、《煤矿安全规程》规定使用矿用窄轨架线式工矿电机车的场所。

7吨架线式电机车外形特征

轨距：600、762、900mm

轴距：1100mm

曲线半径：7m

车轮滚动圆直径：φ680mm

受电器工作高度（距轨面）：1800~2200mm

排障器高度：50mm

外形尺寸（LxWxH）：4470x1095（1257、1395）x1600mm

7吨架线式电机车技术参数

粘着质量：7t

牵引力：17.2kn

小时制牵引力：13.05kn、15.09kn

小时制速度：11km/h

额定电压：250v、550v

牵引电机功率：21（24）x2kw

牵引高度：320、430mm

齿轮传动比：6.923（1级传动）

调速方式：斩波调速、变频调速

制动方式：机械、电气
