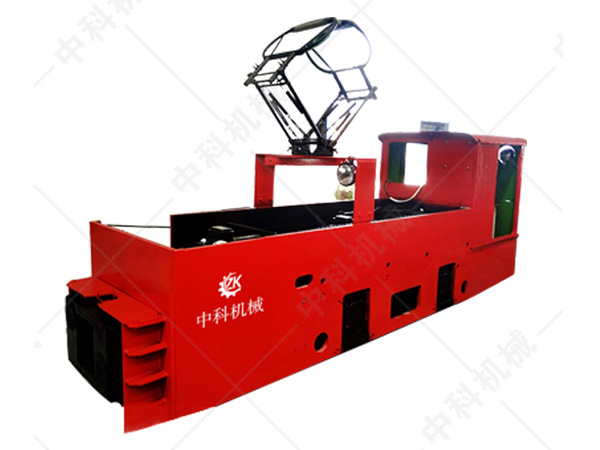

10吨架线式电机车产品介绍

10吨架线式电机车分为一级传动普通型、墙板增厚型、二级传动普通型和双机牵引四种类型。10T电机车电压分为250V、550V两种。

10吨架线式电机车的使用环境

1、使用在有直流电压250（550）V；

2、应用在无瓦斯等爆炸危险；

3、海拔高度不超过1200m；

4、周围空气温度为＋40℃，温度为－25℃；

5、平均相对湿度不大于90%（同月月平均温度不高于＋25℃）；

10吨架线式电机车外形特征

轨距：600、762、900mm

轴距：1100mm、1220mm

曲线半径：7m、10m

车轮滚动圆直径：φ680mm

受电器工作高度（距轨面）：1800~2400mm

排障器高度：50mm

外形尺寸（LxWxH）：4650x1050（1212、1350）x1600mm

10吨架线式电机车技术参数

粘着质量：10t

牵引力：24.5kn

小时制牵引力：13.05kn、15.09kn、19.7kn

小时制速度：11km/h、10.7km/h

额定电压：250v、550v

牵引电机功率：21（24、30）x2kw

牵引高度：320、430mm

齿轮传动比：6.923（1级传动）、17.5（2级减速）

调速方式：斩波调速、变频调速

制动方式：机械、电气
