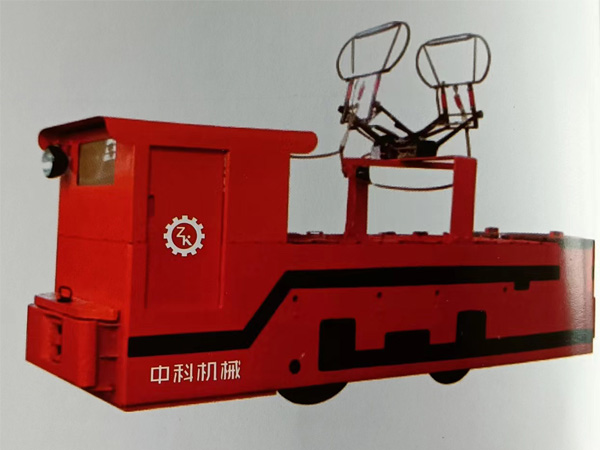

14吨架线式电机车产品介绍

14吨架线式电机车是为大型矿设计的新产品，架线式电机车具有外形尺寸小、轴距短、转弯半径小、速度快、牵引力大的特点。

14吨架线式电机车外形特征

轨距：600、762、900mm

轴距：1700mm

曲线半径：12m

车轮滚动圆直径：φ760mm

受电器工作高度（距轨面）：2000~3200mm

排障器高度：50mm

外形尺寸（LxWxH）：4800x1060（1222、1360）x1700mm

14吨架线式电机车技术参数

粘着质量：14t

牵引力：34.3kn

小时制牵引力：26.68kn

小时制速度：12.87km/h

额定电压：250v、550v

牵引电机功率：52x2kw

牵引高度：320、430mm

齿轮传动比：14.46（2级减速）

调速方式：斩波调速、变频调速

制动方式：机械、空气、电气
