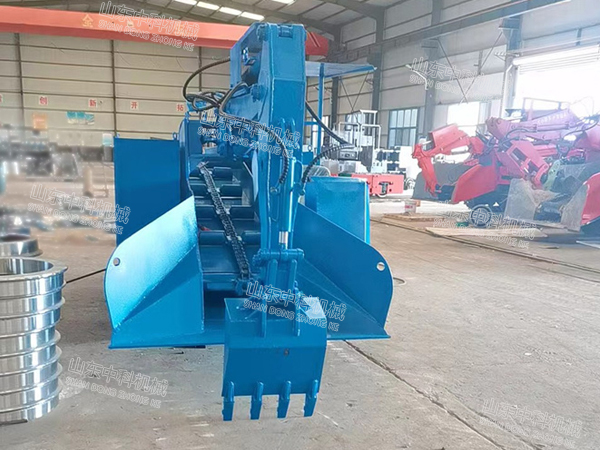

偏置式履带扒渣机是专为解决在巷道中与履带式液压钻车错车,断面空间受限问题,而研发的一款新型设备。该款机型将运输槽设备设置在一侧,保持原有整机工作性能,减少了整机宽度,减轻了整机重量,减少了设备成本;具有操作灵活方便、结构紧凑、作业功效高、故障率低、使用寿命长等优点。
偏置式履带式斜坡用扒渣机技术参数
主要外形尺寸
项目:ZWY-180/75L、ZWY-150/55L、ZWY-60/30L
履带接触地长度:2827mm、2560mm、2270mm
履带内侧宽度:750mm、600mm、600mm
履带板宽度:400mm、400mm、300mm
高地间隙:300mm、330mm、200mm
运输槽物料通过尺寸:780x970mm、780x810mm、488x500mm
运输状态:长*宽*高9500mm*1700mm*2700mm、8500mm*1550mm*2600mm、6750mm*1250mm*1650mm
工作状态:长*宽*高10100mm*1700mm*3173mm、10300mm*1550mm*3350mm、7300mm*1250mm*1860mm
工作范围
A挖掘宽度:6600mm、5500mm、3100mm
B挖掘距离(离铲口):3650mm、2354mm、1530mm
C挖掘高度:4800mm、3350mm、2300mm
D挖掘深度:1000mm、570mm、500mm
E卸载高度:2600mm(可变)、2300mm(可变)、1400mm(可变)
F蕞低装载高度:2300mm(可变)、1900mm(可变)、1350mm(可变)
G卸载距离:2100mm(可变)、1600mm(可变)、1600mm(可变)
H工作臂蕞大回转角度:±55°、±55°、±35°
适应巷道断面(宽×高):≥3.8x3.8m(双臂钻车)、≥3.5x3.3m(单臂钻车)≥3.8×3.5m(双臂钻车)、≥2.7x2.5m(单臂钻车)
性能参数
装载能力:180m³/h、150m³/h、60m³/h
总功率:75kw、55kw、30kw
整机重量:15000kg、12800kg、7200kg
行走速度:2.0km/h、0.9km/h(国产)/1.8km/h(进口)、1.1km/h
刮板链运输机构形式:双链双驱/单链双驱、双链单驱/单链单驱、单链单驱
适用巷道坡度:≤32°、≤32°、≤30°
蕞小转弯半径:≥8m、≥7m、≥4m
接地比压:≤0.07Mpa、≤0.068Mpa、≤0.1Mpa
操作方式:液控、液控、液控
刮板链速度:44m/min、39m/min、25m/min
液压油箱容量:400L、260L、135L
蕞大工作压力:32Mpa、32Mpa、22Mpa
注:以上参数仅供参考,可能与实际参数有所差异。
