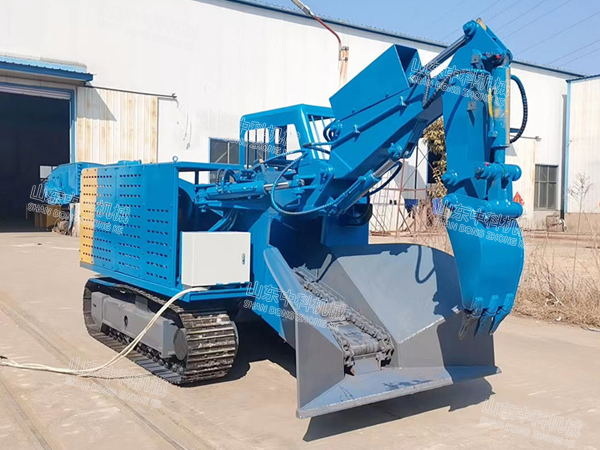

ZWY-360/110L型履带式平巷用扒渣机产品介绍

ZWY-360/110L型履带式斜坡用挖掘式装载机（扒渣机）是一种连续生产效率高的出渣设备，理论装载量360m³/h，主要应用于大中型铁路、公路隧道及引水洞、国防涵洞掘进施工中装载作业。

本机主要靠履带推进和扒斗摆动铲取岩石，通过自身刮板输送机源源不断的送到运渣设备上。

设备具有以下特点：

1.液压系统主要液压件选用原装进口，系统稳定，可靠性高。

2.超宽运输槽（980mm），提高物料通过性。

3.与装载机等装渣设备相比，作业空间小，效率高，可以有效减轻隧道污染。

4.采用柴电双动力驱动系统，其中柴油机驱动主要用于长距离行走等辅助作业，出渣作业主要使用电动机驱动。

ZWY-360/110L型履带式平巷用扒渣机技术参数

项目：ZWY-360/110L

A挖掘宽度：8880mm

B挖掘距离(离铲口)：3085mm

C挖掘高度：7130mm

D挖掘深度：1000mm

E卸载高度：3950mm

F蕞低装载高度：3300mm

G卸载距离：4500mm

H工作臂蕞大回转角度：±53°

适应巷道断面(宽x高)：6.0mx6.0m

主要尺寸

履带接触地长度：2400mm

履带内侧宽度：1650mm

履带板宽度：500mm

离地间隙：450mm

运输槽物斜通过尺寸：980mmx800mm

整机外形尺寸：

长×宽×高(运输状态)14500mm x 2850mm x3700mm

长×宽×高(工作状态)17000mm x 4220mm x 4900mm

性能参数

装载能力：360m³/h

总功率：110kw

整机重量：41200kg

行走速度：1.6~2.6km/h

刮板链运输机构形式：双链双驱

适用巷道坡度：≤15°

蕞小转弯半径：≥20m

接地比压：≤0.12MPa

操作方式：电控、液控

刮板链速度：29m/min

液压油箱容量：380L

蕞大工作压力：35Mpa

注：以上参数仅供参考，可能与实际参数有所差异。
