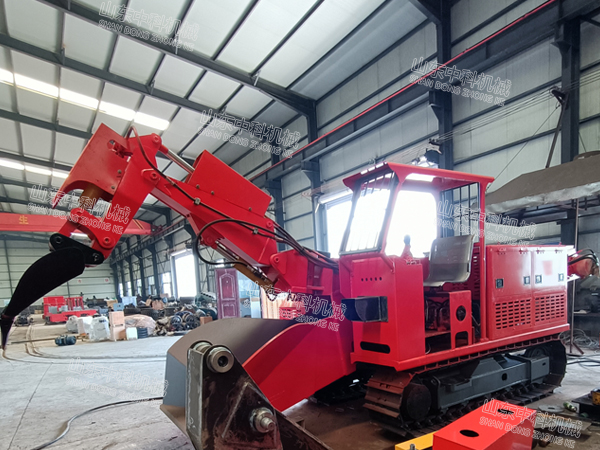

ZWY-60/30L型履带式斜坡用挖掘式装载机（俗名：扒渣机）是一种连续生产的效率高出矿设备。主要用于煤矿岩巷、半煤岩巷、矿山主巷掘进及引水洞、隧道施工和国防洞施工中的装载作业。适用于断面为2.2×2.2米以上，坡度≤33°的巷道。

本机靠推进铲取岩石并通过铲斗将石料扒进自身的刮板输送机，输送机从尾部将岩石卸入侧卸式矿车、箕斗、皮带机、梭式矿车、自卸汽车等其它转载设备上去。同时可利用反铲挖掘臂扒取远处的岩石，也可以用铲斗来清理工作面和断面排险、掏水沟。

设备主要特点：采用电动全液压控制系统，电气系统采用降压启动方式，适合于长隧道工况施工；液压系统优化设计，主要动作采用先导阀控制，操作轻松简便，工作平稳无冲击，借鉴挖掘机成熟设计理念及配置，采用进口组件，多道滤油，风冷散热器；可以全断面装岩，不留死角，不需人工辅助清理工作面；运渣采用链条刮板式，输送运转平稳，排渣能力强且采用半封闭式装配方式，维护方便。

ZWY-60/30L履带式斜坡用扒渣机技术参数

项目/型号：ZWY-60/30L

主要外形尺寸

履带接触地长度mm：2270

履带内侧宽度mm：900(可加宽)

履带板宽度mm：350/400

离地间隙mm：280

运输槽物料通过尺寸mm：488x500

运输状态（长*宽*高） mm：6750*1600*1650

工作状态（长*宽*高） mm：7300*1600*1800

工作范围

A挖掘宽度mm：3100

B挖掘距离（离铲口）mm：1530

C挖掘高度mm：2300

D挖掘深度mm：500

E卸载高度mm：1400(可变)

F蕞低装载高度mm：1350(可变)

G卸载距离mm：1600(可变)

H工作臂蕞大回转角度（°）：±35

适应巷道断面（宽x高）m：≥2.2×2.2

性能参数

装载能力m³/h：60

总功率KW：30

整机重量kg：7800

行走速度km/h：1.1

刮板链运输机构形式：单链单驱

适用巷道坡度（°）：≤30

蕞小转弯半径m：≥4

接地比压Mpa：≤0.1

操作方式：液控

刮板链速度m/min：25

液压油箱容量L：135

蕞大工作压力Mpa：22

注：以上参数仅供参考，可能与实际参数有所差异。
