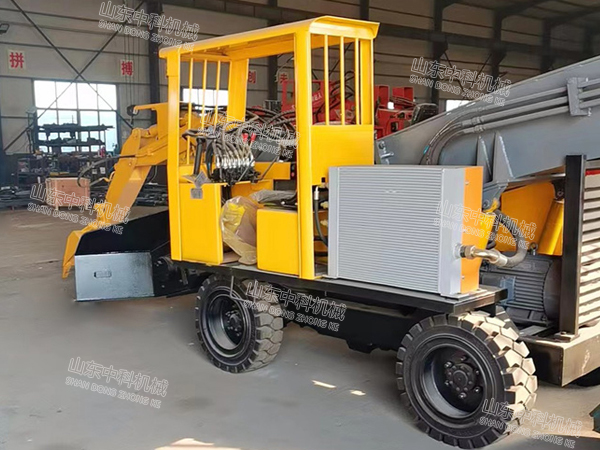

ZWY-120/45T轮胎式扒渣机产品介绍

ZWY-120/45T轮胎式扒渣机是一种连续生产效率高的出矿设备。主要用于地下隧道，如金属矿，引水巷道等，其主要功能为集拢各类工程碎石并完成输送、装车工作。ZWY-120/45T轮胎式扒渣机优点在于转场速度快、灵便，能用于多个工作面。本机采用进口液压系统，动作采用先导控制，操作简便，电动液压传动，挖掘采集、输送、行走、装车四种功能于一体；本机采用实心耐切割橡胶轮胎行走，前后桥同时驱动，结构紧凑，扒取范围广，可全断面装岩，不留死角，不需人工辅助清理工作面，减轻了工人的劳动强度。驾驶员操作台装有各项系列有仪表显示，完全符合人机工程学；本机动力可分为电机式和柴油式，配有自动液压控制电缆卷筒。

ZWY-120/45T轮胎式扒渣机技术参数

项目：LWT-120

主要外形尺寸

轮胎直径：710mm

轴距：2100mm

轮距：1750mm

离地间隙：210mm

运输槽物料通过尺寸：620x720mm

运输状态 长*宽*高：9140*1880*2160mm

工作状态 长*宽*高：10980*2230*2540mm

工作范围

A挖掘宽度：5900mm

B挖掘距离（离铲口）：2470mm

C挖掘高度：3300mm

D挖掘深度：600mm

E卸载高度：1800（可变）

F蕞低装载高度：1700（可变）

G卸载距离：2813（可变）

H工作臂蕞大回转角度：±55°

适应巷道断面（宽x高）：≥3.2x3.2m

性能参数

装载能力：120m³/h

整机重量：12000kg

电机总功率：45kw

柴油机功率：30kw

行走速度：7.0km/h

刮板链运输机构形式：单链单驱

适用巷道坡度：≤15°

蕞小转弯半径：≥5.6m

操作方式：液控

刮板链速度：30m/min

液压油箱容量：160L

蕞大工作压力：24Mpa

液压泵：变量柱塞泵X2+齿轮泵X1

行走液压马达：轴向柱塞变量马达X1

运输槽液压马达：径向柱塞马达X1

注：以上参数仅供参考，可能与实际参数有所差异。
