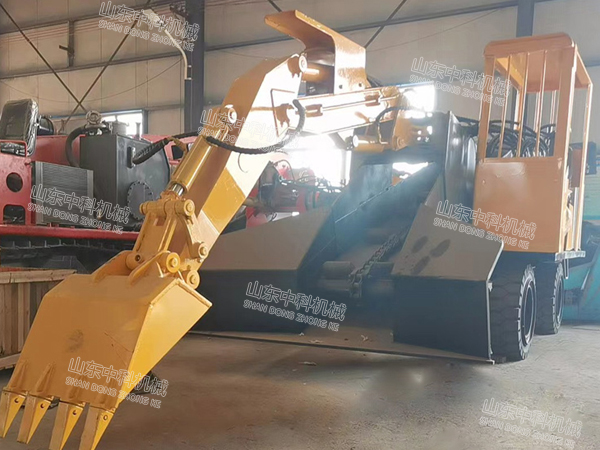

ZWY-80/18.5T(窄机型）轮胎式扒渣机产品介绍

ZWY-80/18.5T(窄机型）轮胎式扒渣机是一种连续生产的效率高的出矿设备。主要用于空间狭窄的洞采作业，如金属矿，引水巷道等，其作用是采集各工程的碎石土料并输送、装车。本机靠轮胎推进铲取岩石并通过铲斗将石料扒进自身的皮带输送机，输送机从尾部将岩石卸入自卸汽车、矿车或其它装载设备上去。同时也可利用反铲挖掘臂扒取远处的岩石，也可以用铲斗来清理工作面。适用于断面为2.2×2.2米以上的巷道。

本机采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，结构紧凑，推进力大，扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面；本机主要动作采用先导阀控制，操作轻松简便，工作平稳无冲击，性能可靠，维修方便，液压系统采用风冷，有驾驶棚，工作轻便，动作举升定位准，运料速度快，具有安全、可靠、环保效率高，大量节省人力等特点，完全符合人机工程学。

ZWY-80/18.5T(窄机型）轮胎式扒渣机技术参数

型号：ZWY-80/18.5T(窄机型）

整机重量kg：4800

装载能力m³/h：80

驱动方式：电力/柴油（四驱）

A挖掘宽度mm：3800

B挖取距离（离铲口）mm：1400

C挖掘高度mm：2000

D挖掘深度mm：400

E卸载高度mm：1300（可变）

F卸载距离mm：1350（可变）

G工作臂回转（°）：±52

行走速度m/s：低速档（2.3电/1.7柴）高速档（4.6电/3.4柴）

爬坡能力（°）：≤15（硬地面）

适用巷道坡度（°）：≤5

蕞小转弯半径m：6.3

皮带速度m/min：0.7

额定工作压力Mpa：20

离地间隙mm：205

总功率KW：18.5

轴距mm：1600

带宽mm：500

柴油机功率KW：20.9

外形尺寸（运输状态）长*宽*高mm：6200/5300（折）*1550*1890

外形尺寸（工作状态）长*宽*高mm：7380*1550*1890

适应巷道断面（宽x高）m：≥2.0x2.0

注：以上参数仅供参考，可能与实际参数有所差异。
